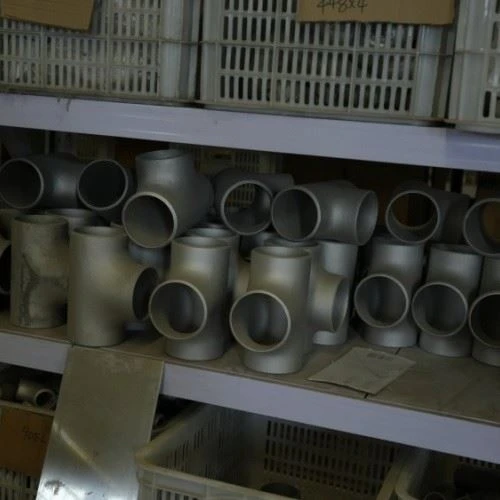

Kelengkapan Tee Paip Aluminium

Apa yang dilakukan oleh Tee Aluminium



Tee aluminium ialah paip pendek-yang dipasang dengan dua alur keluar pada 90 darjah sebelum larian. Ia membelah satu baris kepada dua - atau, dalam versi mengecil, menjatuhkan cawangan kepada saiz yang lebih kecil. Pada sistem aluminium, tee digunakan di mana garisan itu sendiri adalah aluminium dan anda mahukan kimpalan logam berterusan dan bukannya pemasangan peralihan.

Sebagai perbandingan, pada garisan keluli-karbon anda akan menggunakan-tee karbon jejari yang panjang; pada garisan tembaga anda akan memateri tee tembaga. Versi aluminium wujud kerana kerja paip aluminium lebih disukai untuk berat, rintangan kakisan dan sebab terma - dan anda memerlukan tee untuk dipadankan dengan aloi paip.

Dua perbezaan utama yang penting semasa membuat pesanan:

Tee Setara Aluminium: saiz cawangan=saiz larian (cth, 4" × 4"). Digunakan untuk membelah aliran sama rata kepada dua cabang.

Tee Pengurang Aluminium: saiz cawangan < saiz larian (cth, 6" × 4"). Digunakan apabila satu cabang jatuh ke garis instrumen yang lebih kecil, titik suntikan kimia atau pengepala pengedaran yang lebih kecil.

Tee ialah yang kedua-paling-diminta-untuk dipasang dalam mana-mana sistem paip aluminium selepas siku. Jika anda mempunyai isometrik paip yang menyenaraikan aluminium, tee ada padanya.



Spesifikasi pemasangan tee paip aluminium GNEE



item	Pilihan
taip	Tee sama, Tee pengurangan, Tee lurus, Tee berpalang (atas permintaan)
Sambungan	Kimpalan-punggung (BW), kimpalan-soket (SW untuk ditempa, kelas 3000), Berulir (NPT/BSP)
Pembuatan	Tersemperit lancar, direka (dikimpal), ditempa (saiz kecil)
Julat saiz	½" NPS – 24" NPS (DN15 – DN600), lebih besar sehingga 48" pada RFQ
Ketebalan dinding	SCH 5s, 10s, 40s, 80s, 160s, XXS (setiap ASME B36.10M / B36.19M)
Aloi	6061-T6, 6063-T5/T6, 6082-T6, 5083-O, 5086-O, 5052-O, 1100-H14 dsb.
Piawaian	ASTM B361, ASME SB361, ASME B16.9, ASME B16.52 (untuk SW palsu), EN 755
Marah (seperti yang dihantar)	O / H111 / H112 / T6 / T651 - bergantung kepada aloi
Permukaan	Kemasan kilang, anodized (jelas / warna / keras), disikat, digilap, dicat, Kemasan Sandblasted
Kelas tekanan	Bergantung pada aloi dan jadual - contoh: 6061-T6 SCH 40 pada 100 darjah ≈ 18 bar berkadar
Dokumentasi	EN 10204 3.1 sijil kilang, laporan PMI, laporan dimensi, ujian hidrostatik
Masa utama	15–25 hari untuk saiz stok, 30–45 hari untuk tersuai
Pembungkusan	Filem VCI + sarung kayu ISPM 15, FOB / CIF / EXW / DDP



Dapatkan Sebut Harga dalam 24 Jam



Aloi biasa pemasangan tee paip aluminium



Pemasangan tee paip aluminium 6061-T6 adalah lalai untuk kebanyakan pekerjaan.Ia kuat, boleh dikimpal, boleh dimesinan, dan ia beranodisasi dengan baik. Tegangan minimum 290 MPa, hasil minimum 241 MPa setiap ASTM B221. Gunakannya untuk udara termampat, air, paip perindustrian am.

6063-T6 tee paip aluminium adalah pilihan apabila permukaan penting.Kekuatan yang lebih rendah daripada 6061 (minimum 207/172 MPa) tetapi ia menyemperit ke permukaan yang lebih licin dan menganodkan kepada kemasan yang paling bersih. Kerja seni bina dan HVAC sering menyatakannya.

5083 pemasangan tee aluminium ialah gred marin dan kriogenik.O sabar untuk perkhidmatan kriogenik hingga -196 darjah, H116/H321 untuk struktur kapal. Tegangan minimum 269–303 MPa bergantung pada suhu. 5083 menahan lubang air laut yang akan memakan garisan 6061.

5086 tee aluminiumadalah aloi marin yang lain, hampir dengan 5083 dengan magnesium sedikit lebih rendah. Kedua-duanya boleh diterima untuk air laut; 5083 adalah lebih biasa dalam kelengkapan.

6082 tee aluminiumadalah bersamaan Eropah 6061 dengan kekuatan yang lebih sedikit. Jika spec anda ialah EN, kami membekalkannya; Pembeli AS biasanya kekal dengan 6061.

5052 tee aluminiumdihasilkan daripada aloi aluminium 5052, menawarkan rintangan kakisan yang sangat baik, kebolehkimpalan dan kebolehbentukan; ia sesuai untuk aplikasi marin, paip industri, sistem HVAC, dan sistem pengangkutan bendalir am.



Komposisi kimia

unsur	6061	6063	5083	5086	6082
Si	0.40–0.80	0.20–0.60	0.40 maks	0.40 maks	0.70–1.30
Fe	0.70 maks	0.35 maks	0.40 maks	0.50 maks	0.50 maks
Cu	0.15–0.40	0.10 maks	0.10 maks	0.10 maks	0.10 maks
Mn	0.15 maks	0.10 maks	0.40–1.00	0.20–0.70	0.40–1.00
Mg	0.80–1.20	0.45–0.90	4.00–4.90	3.50–4.50	0.60–1.20
Cr	0.04–0.35	0.10 maks	0.05–0.25	0.05–0.25	0.25 maks
Zn	0.25 maks	0.10 maks	0.25 maks	0.25 maks	0.20 maks
Ti	0.15 maks	0.10 maks	0.15 maks	0.15 maks	0.10 maks



Sifat mekanikal



Aloi & perangai	Spesifikasi min UTS	Spesifikasi min YS	Spec min Elong	UTS / YS biasa
6061-T6	290 MPa	241 MPa	8%	310 / 276 MPa
6063-T6	207 MPa	172 MPa	8–10%	241 / 214 MPa
6063-T5	152 MPa	110 MPa	8%	186 / 145 MPa
5083-O	269 ​​MPa	110 MPa	16%	290 / 145 MPa
5083-H116/H321	303 MPa	228 MPa	10%	310 / 240 MPa
6082-T6	310 MPa	260 MPa	10%	340 / 310 MPa

Ketumpatan ialah 2.70 g/cm³ untuk siri 6xxx dan 2.66–2.68 untuk siri 5xxx. Modulus Young adalah kira-kira 69–70 GPa, satu pertiga daripada keluli.



Piawaian tee aluminium



Kami mengeluarkan dan memeriksa tee aluminium untuk:

Standard	Apa yang terkandung di dalamnya
ASTM B361	Kelengkapan kimpalan aloi-buatan kilang-dan aluminium
ASME SB361	ASME versi bahan ASTM B361
ASME B16.9	Kilang-membuat kelengkapan kimpalan punggung tempa - dimensi, toleransi, penandaan
ASME B16.52	Aluminium dan aluminium palsu-pelengkapan aloi dengan soket-kimpalan dan hujung berulir
EN 755-1 hingga -9	Produk penyemperitan aluminium tempa (digunakan untuk paip stok)
EN 10204 3.1	Kandungan sijil ujian kilang



Saiz dan Dimensi



Kami membekalkan tee stok daripada ½" NPS hingga 24" NPS. Saiz tersuai sehingga 48" NPS tersedia atas permintaan. Untuk tee sama 90 darjah dalam dimensi ASME B16.9:

NPS	OD (mm)	Pusat-ke-Tamat C (mm)	Dinding SCH 40 (mm)	Dinding SCH 80 (mm)
½"	21.3	25.4	2.77	3.73
¾"	26.7	28.4	2.87	3.91
1"	33.4	38.1	3.38	4.55
1½"	48.3	47.8	3.68	5.08
2"	60.3	57.2	3.91	5.54
3"	88.9	76.2	5.49	7.62
4"	114.3	95.3	6.02	8.56
6"	168.3	124.0	7.11	10.97
8"	219.1	152.4	8.18	12.70
10"	273.1	175.0	9.27	15.09
12"	323.9	203.2	10.31	17.48
16"	406.4	254.0	12.70	21.44
20"	508.0	304.8	15.09	26.19
24"	609.6	355.6	17.48	30.96

Toleransi setiap ASME B16.9:

Pusat-ke-hujung C: ± 2 mm untuk saiz Kurang daripada atau sama dengan 4"; ± 3 mm untuk saiz 5" – 8"; ± 5 mm di atas.

Ketebalan dinding: -12.5% ​​daripada nominal, tiada had atas.

Diameter luar (pada hujung kimpalan): setiap jadual ASME B36.10M / B36.19M.

Untukmengurangkan tee, pusat cawangan-hingga-lazimnya sama dengan tee yang sama dengan saiz larian. Pembukaan cawangan bosan untuk memadankan NPS yang lebih kecil - lihat ASME B16.9 untuk dimensi lubang cawangan yang tepat.

Untuktee berulir (NPT/BSP)sehingga 4" NPS, dimensi mengikut ASME B16.52. Tee berulir yang lebih besar melalui peralihan SW.

Minta Harga Terkini

Pilihan Rawatan Permukaan



Tee aluminium dihantar dalam kemasan kilang secara lalai. Pilihan lain:

• Kemasan kilang- standard, sebagai-tersemperit atau-dibentuk.
• Jelas teranod (Jenis II)- menambah ~0.0003" lapisan oksida, kemasan matte sedikit, rintangan kakisan yang lebih baik untuk kegunaan dalaman/kasual-luar.
• Warna anodized- hitam, gangsa, emas, merah, biru, warna tersuai. Digunakan apabila penampilan visual penting (seni bina, peralatan makanan).
• Beranod keras (Jenis III)- 0.002" lapisan oksida, sangat tahan-. Selalunya digunakan untuk peralatan hidraulik.
• Disikat- kemasan mekanikal untuk penampilan.
• Digilap- untuk gred kebersihan / makanan-(nota aluminium jarang dipilih untuk garis kebersihan - 316L tahan karat mendominasi di sini).
• Dicat / serbuk-bersalut- untuk padanan warna pada projek seni bina.
• Kemasan Diletupkan Pasir



Kimpalan Tee (versi BW)



Untuk tee 6061-T6, wayar pengisi yang disyorkan ialah:

ER4043- pilihan yang paling biasa. Mudah disuap, pembasahan yang baik, sedikit sebanyak-kejatuhan kekuatan dikimpal (HAZ melembut sebanyak ~30% dalam 6061-T6). Kemasan kosmetik adalah baik.

ER5356- lebih tinggi sedikit sebagai-kekuatan yang dikimpal, padanan warna yang lebih baik selepas dianodkan. Gunakan apabila anod kosmetik diperlukan selepas-pembikinan.

Untuk 5083-O, gunakanER5183atauER5356.

Untuk 6063,ER4043atauER5356- kedua-duanya berfungsi; 5356 lebih disukai apabila melakukan anodisasi selepas itu.

Pelembutan 6061-T6 HAZ ialah gotcha utama: jika tee anda dikimpal ke dalam sistem yang memerlukan kekuatan T6 penuh pada kimpalan, itu adalah sesuatu yang perlu dirancang. Faktor penurunan tekanan yang dibenarkan adalah dalam ASME B31.3.

Kami tidak-mengimpal-tee kami - kami menghantarnya dalam suhu asas aloi (T6 atau O). Langkah-penuaan kimpalan dilakukan pada pemasangan paip siap jika pemasangan cukup kecil untuk dimuatkan ke dalam ketuhar yang sudah tua.



Hantar Pertanyaan Sekarang

Penilaian Tekanan



Penarafan tekanan bergantung pada aloi, temper, jadual, dan tegasan yang dibenarkan ASME B31.3 pada suhu reka bentuk. Pemeriksaan kewarasan yang berguna-untuk kes biasa 6061-T6:

NPS × SCH	Tekanan reka bentuk pada 38 darjah	Tekanan reka bentuk pada 100 darjah	Tekanan reka bentuk pada 200 darjah
1" SCH 40 6061-T6	35 bar	30 bar	22 bar
2" SCH 40 6061-T6	24 bar	21 bar	16 bar
4" SCH 40 6061-T6	18 bar	16 bar	12 bar
6" SCH 40 6061-T6	14 bar	12 bar	9 bar

Ini adalah ilustrasi. Penarafan akhir mesti dikira setiap ASME B31.3 dengan tegasan dibenarkan khusus untuk aloi pada suhu reka bentuk, termasuk faktor kecekapan sambungan yang sesuai untuk pembinaan yang dikimpal. Kami menyediakan pengiraan ini dalam lembaran data untuk sebarang tekanan-PO bertaraf.



Perbandingan dengan bahan lain



Harta tanah vs bahan lain	Tee aluminium	Tee tahan karat 304/316	Tee keluli karbon
Ketumpatan	2.7 g/cm³	8.0 g/cm³	7.85 g/cm³
Berat untuk NPS SCH 40 yang sama	1 (rujukan)	3.0× lebih berat	2.9× lebih berat
Kakisan kepada atmosfera	Cemerlang (filem oksida)	Cemerlang (Cr oksida)	Kurang (memerlukan cat)
Kakisan kepada air laut	Terhad kepada 5xxx siri	Baik (316 lebih baik)	miskin
Kakisan kepada kaustik kuat	miskin	OK	OK
Anggaran kos berbanding aluminium	-	2.5–4×	0.6–0.9×
Mudah mengimpal	Sederhana (memerlukan TIG, bersih)	Sederhana (TIG/MIG)	Mudah (SMAW/GTAW)
Had suhu berterusan	200 darjah	800 darjah	400 darjah
Keserasian galvanik dengan keluli	Tidak langsung (gunakan kesatuan dielektrik)	OK	-



Pembungkusan dan Masa Utama



Tee kecil (½" – 2" NPS): secara individu PE-dibeg, kemudian diikat dalam karton, kemudian dipalet.

Tee sederhana (3" – 8" NPS): Beg PE + kadbod + bungkus regangan palet.

Tee besar (10" – 24" NPS): setiap keping dibalut, sarung kayu mengikut Prosedur ASME ISTA 3A atau ISPM 15 (untuk eksport).

Oversize (>24" NPS): peti tersuai.

Terma perdagangan yang kami sebutkan pada: EXW Tianjin, FOB Tianjin / Shanghai / Qingdao, pelabuhan destinasi CIF, tapak projek DDP. Masa utama untuk saiz stok ialah 15–25 hari bekerja; saiz fabrikasi tersuai adalah 30–45 hari; aloi tersuai adalah 45-65 hari.





Pemeriksaan Kualiti



Pengesahan bahan- PMI pada setiap haba menggunakan pistol pengenalan bahan positif untuk mengesahkan aloi.

Pemeriksaan dimensi- tengah-ke-hujung, OD, ketebalan dinding, diameter lubang cawangan.

Pemeriksaan visual- manik kimpalan, kemasan permukaan, tiada retak/keliangan/lekuk.

Ujian hidrostatik- untuk perkhidmatan tekanan, tekanan reka bentuk 1.5× ditahan selama 5 minit.

Dokumentasi- EN 10204 3.1 sijil, laporan dimensi, laporan PMI.

Setiap tee ditandakan dengan: logo pengeluar, bahan, saiz, jadual, nombor haba, standard.
